Granada de mortero VALERO reformada, banda de latón, de 50 mm

GRANADA DE MORTERO REFORMADA "VALERO REFORMADA", MONOBLOCK DE 50 mm. CON ESPOLETA STOKER


Durante el transcurso de la Guerra Civil la granada de mortero Valero sufrió una serie de modificaciones que desembocaron a lo que se ha denominado de manera genérica como "Granada de Mortero Valero Reformada". Una de ellas es la que hemos llamado, para distinguirla de las demás, como Valero reformado, banda de latón y con espoleta Ferrobellum y Stoker. Fue utilizada por el bando Republicano.

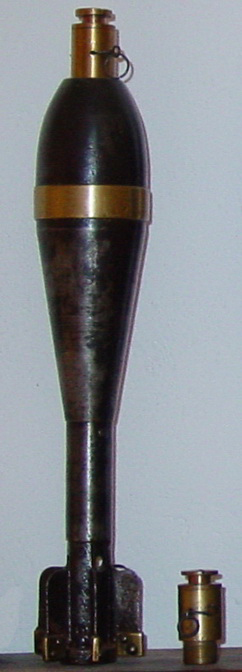

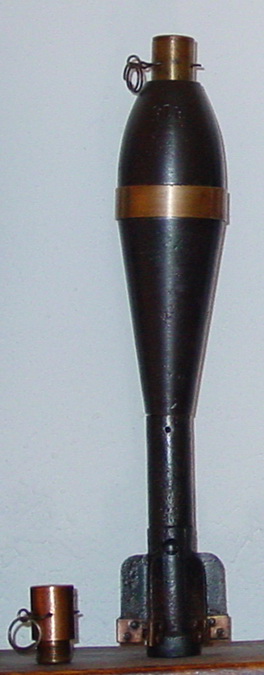

Las granadas de las fotografías superiores han sido mandadas por Llemaco. A la izquierda, la conocida como espoleta Ferrobellum, a la derecha la conocida como Stoker.
La reforma consiste en eliminar todos los elementos que componen el "Sistema Valero" aunque manteniendo su banda de conducción de latón y su característica cola estabilizadora con 6 aletas rectangulares remachadas con piezas de latón para proteger el tubo lanzador. Todo su sistema de activación y sus elementos de seguridad son eliminados y sustituidos por la denominada espoleta Ferrobellum (aunque su denominación más correcta sería espoleta Stoker) o por la espoleta Stoker (su denominación más correcta seria Stoker Catalana). El funcionamiento de estas espoletas es muy simple. Tenian un percutor fijo y un porta-pistón móvil separados por un muelle. Antes del lanzamiento una horquilla de seguridad mantenía físicamente separadas ambas piezas. Antes de su lanzamiento, el operador quitaba esa horquilla y la seguridad la componía la resistencia del muelle. Cuando la granada impactaba contra su objetivo, el porta-pistón, por inercia, vencía la resistencia del resorte e incidía sobre el percutor, iniciándose la reacción explosiva.

A la izquierda, espoleta Ferrobellum, coloreada por la administración de la página a partir de un plano de la Subsecretaria de Armamento Republicana, a la derecha fotografía de ambas espoletas existente en el "Archivo Tarradellas"

Espoleta Stoker Catalana

Tal vez sea importante reseñar que estas espoletas pueden tener pequeñas variaciones externas en función de las modificaciones que realizaban los distintos talleres en que las manufacturaban, aunque su funcionamiento sea el mismo, como se puede observar por la fotografía que nos aporta Belenos.




Mortero Valero de 50 mm. expuesto en el Museo Militar de Melilla.
	Este modelo lleva grabado en la placa-base Modelo 1932. Enviada por Carlos Villaroel, Gracias en nombre de todos

Andrés nos manda dos fotografías extraídas del "Prontuario de Armamento de 1939" de Mariano Villoslada Miñon, a la izquierda el normal y a la derecha una variante de la Maestranza de Sevilla.
