GRANADA DE MORTERO "VALERO REFORMADA", MODELO "EXTREMEÑO"







Durante el transcurso de la Guerra Civil la granada de mortero Valero sufrió una serie de modificaciones que desembocaron a lo que se ha denominado de manera genérica como "Granada de Mortero Valero Reformada".

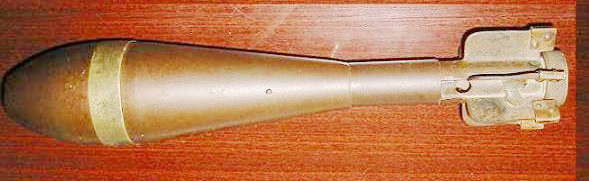

De esta granada de mortero, que hemos denominado provisionalmente "Modelo Extremeño", solo tenemos una fotografía aportada por Quinto aunque no tenemos, de momento un ejemplar completo localizado en el campo, por lo que sólo podemos dar información parcial basada en los restos localizados.

Por lo encontrado esta granada tiene varias características que las diferencian de las otras.

  • Su cola estabilizadora es mas corta que las granadas Valero normales.

  • La rosca para unirse al cuerpo es "macho".

  • Porta un tapón de cierre del cartucho de proyección más ancho de los normal.

  • La parte interior del cuerpo se halla prefagmentada para facilitar la creación de metralla tras su activación.

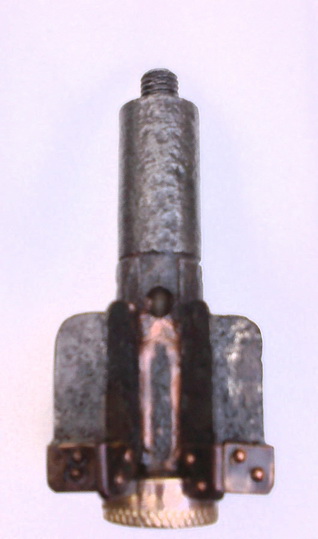

Detalle donde se aprecia el menor tamaño de la cola estabilizadora del mortero Valero reformado de 50 mm. Extremeño

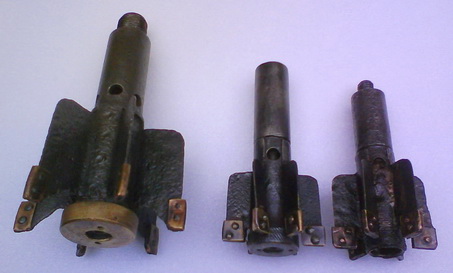

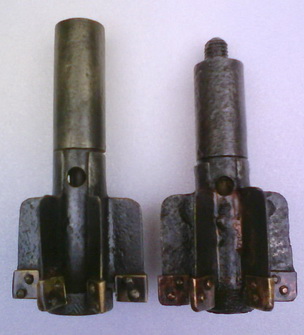

A la izquierda, comparación entre colas estabilizadoras de un Valero normal y uno "Extremeño"; a la derecha, detalle del tapón de cierre del cartucho de proyección.







Las fotografías superiores han sido mandadas por Quinto.

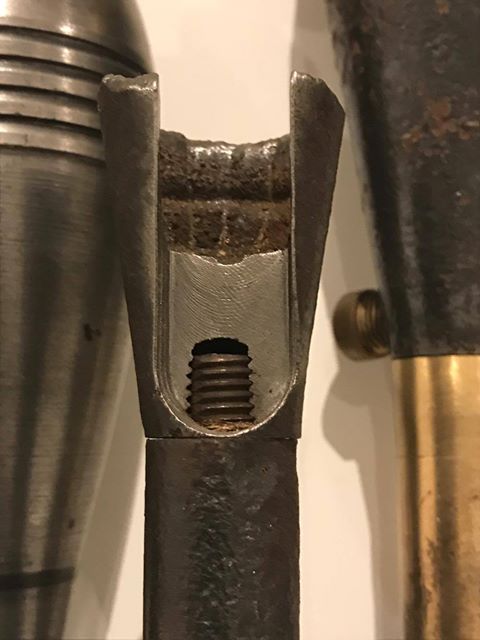

Campesino (Gracias en nombre de todos) nos remite una imagen donde se observa perfectamente la forma en que se unía la cola al cuerpo de la granada en los morteros de este tipo.



Por los restos localizados se puede afirmar que su cuerpo estaba dividido en dos partes, unidas mediante rosca. Su banda de conducción sería una banda de latón y su espoleta sería de ojiva, sin poder determinar de que tipo, aunque tal vez, pudiera ser una Stoker.



Mortero Valero de 50 mm. expuesto en el Museo Militar de Melilla.



Este modelo lleva grabado en la placa-base Modelo 1932.

Enviada por Carlos Villaroel, Gracias en nombre de todos


Andrés nos manda dos fotografías extraídas del "Prontuario de Armamento de 1939" de Mariano Villoslada Miñon, a la izquierda el normal y a la derecha una variante de la Maestranza de Sevilla.
