GRANADA DE MORTERO

"BREDA" o "BRIXIA"  DE 45 milímetros.





Aunque a muchas personas le sorprenda, este artefacto es una granada de mortero y no una granada de mano ni una pequeña bomba de aviación, equivocaciones ambas muy extendidas.

Esta granada de 45 mm. era reglamentaria en el Ejercito Italiano como mortero ligero de acompañamiento de infantería y formó parte de la ayuda italiana a la causa nacional.



Aunque anteriormente manifestábamos que también fue usada por el Ejercito Republicano portando la espoleta VALLS, recientes investigaciones nos han demostrado que la espoleta VALLS es en realidad la espoleta VALL, diminutivo de Valladolid y que fue usada por el Ejercito Nacional. Ya anteriormente nos habían informado de que este artefacto aparece, usado, en posiciones republicanas y sin usar en posiciones nacionales, junto a Brixias originales y que su posible origen era del bando Nacional.

Además hemos tenido acceso a importante información que demuestra que este tipo de espoleta empezó a ser fabricada en Valladolid en Enero de 1938, siendo autorizado por el Coronel Jefe de Fabricación del Norte del Ejercito Nacional, Don José Jiménez Buesa, que ya en tiempo de paz, tras finalizar la guerra, fue Director de la Fabrica de Armas de Palencia.



En la parte superior de la fotografía, granada de mortero Breda o Brixia de 45 mm con espoleta VALL, en la parte inferior la granada original.(Fotografía aportada por Oriol).

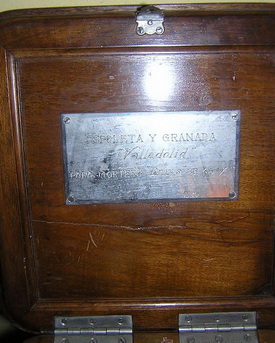

Hoplita nos envía esta fotografía que apareció en www.todocoleccion.net. En ella se puede leer en la placa: Espoleta y Granada Valladolid, para mortero Brixia de 45 mm.

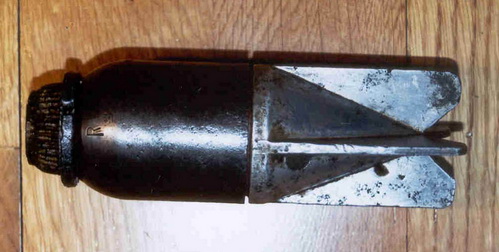

Aquí podemos observar una granada Brixia de 45 mm, con "tapón de marcha modelo Valladolid"



Ya en 1938, el Parque de Artillería del 8º Cuerpo de Ejercito Nacional redacta y distribuye unas normas sobre el empleo y manejo de este mortero, que continuó en servicio en el Ejercito una vez finalizada la guerra.

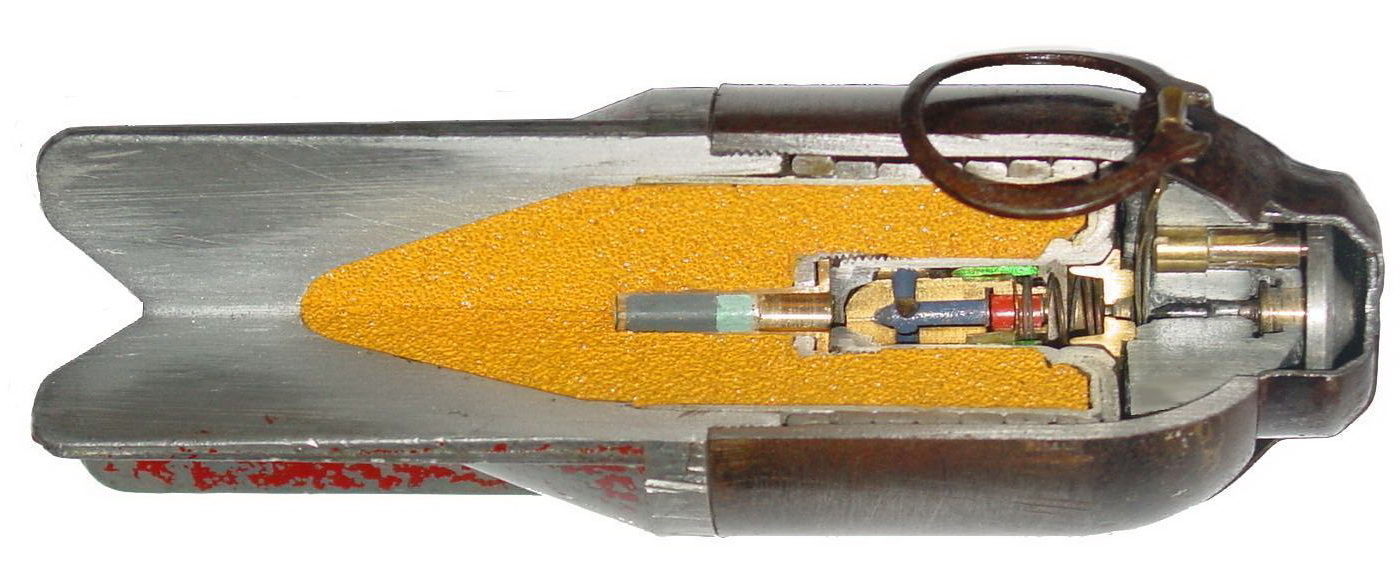

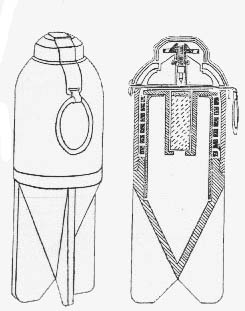

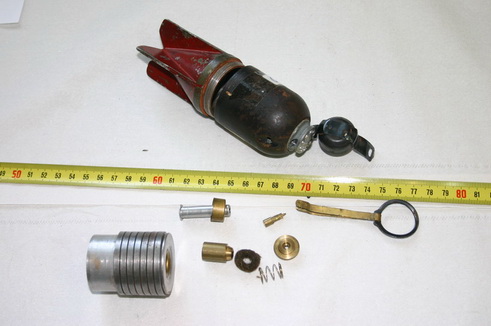

La granada se divide en varias partes:

  • Cuerpo: De acero, cilíndrico ojival. En la ojiva va alojado el artificio de fuego. En su parte posterior va roscado para poder unirlo a la cola estabilizadora.
  • Cola estabilizadora: Pintada de rojo, aunque también en algunas ocasiones en amarillo. Es de una aleación de zinc, con cuatro aletas y va roscada para su unión al cuerpo. Si misión es que la granada, una vez en el aire, conserve su dirección a lo largo de su trayectoria, de forma que incida de ojiva al llegar al final de su trayectoria.
  • Artificio de fuego: Todo el esta contenido en una pieza troncocónica y consta de: Hélice, que no es otra cosa que un disco con varios taladros, muelle y percutor.
  • Seguro: Dos seguros, de transporte y almacenaje y de percutor. El de transporte, es una caperuza que cubre la hélice y el de percutor, es un pasador con una anilla que mantiene separados el percutor de la cápsula iniciadora. Este pasador, al mismo tiempo que asegura el percutor, enlaza la brida que sujeta y cubre la caperuza. Si tiramos de la anilla, sacaremos el pasador, desprendiéndose entonces la brida y caperuza. Así la granada estará lista para ser introducida en el tubo del mortero.
  • Carga explosiva: Forman este conjunto la cápsula iniciadora, el cebo y un bloque de trilita moldeada en forma cilíndrica. El bloque de trilita esta perforado en su zona central para introducir en él, el cebo y la cápsula iniciadora.

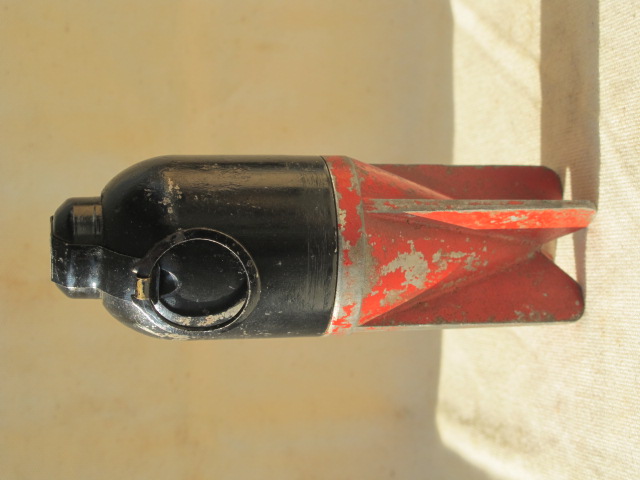

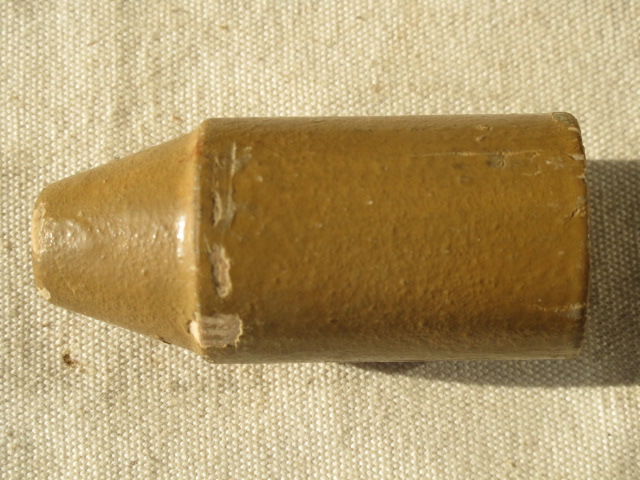

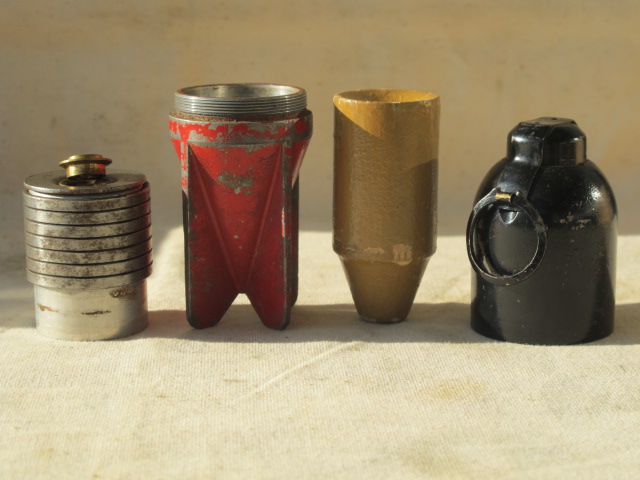

Nuestro amigo Txipirón nos ha mandado unas bonitas fotografías de esta granada de mortero de instrucción con la particularidad de tener la carga explosiva simulada de madera. Gracias en nombre de todos. Para verlas en detalle, pulsa sobre ellas. Gracias, Txipiron, en nombre de todos.

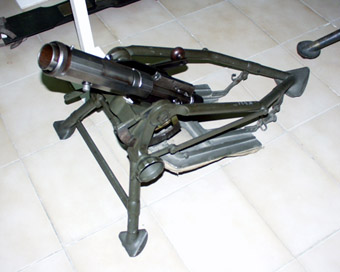

Para ser lanzado utilizaba el lanzagranadas BRIXIA, modelo 1935, de origen italiano que tenia las siguientes características:
  • Calibre: 45 mm
  • Alcance máximo 500 metros
  • Peso: 15 kilos
  • Fabrica: MB

Es un arma de tiro curvo, anima lisa de retrocarga. A cortas distancias, y aprovechando la velocidad inicial de proyectil, puede realizar tiro tenso.

A diferencia de otros morteros la carga de proyección es independiente de la granada. No emplea suplementos de proyección, solo cartucho y este, se aloja en una recamara independiente a la que ocupa la granada en el momento del disparo. Para ver el cartucho de proyección utilizado, visita la pagina de Jordi http://www.municion.org/, en la sección "Cartuchería para armas largas", enlace "6,5x52".

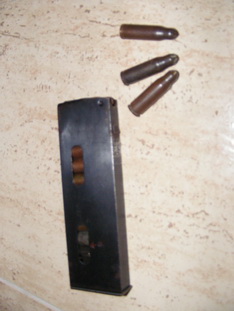

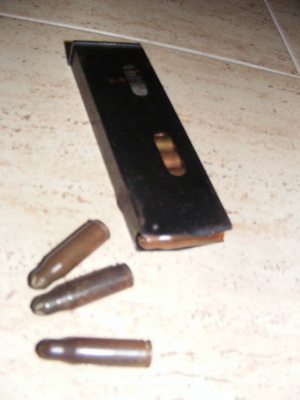

Cargadores para el cartucho de proyección del mortero Breda o Brixia de 45 mm, aportado por Puntalta (Gracias en nombre de todos)



Los gases que produce el cartucho de proyección, pueden regularse mediante una válvula. Utilizando la válvula abierta se tienen alcances de entre 100 a 300 metros y cerrada hasta 500. La capacidad del cargador de los cartuchos de proyección es de 10.

Fotografía aportada por F.R. Padron (Gracias)

Si quieres aportar alguna cosa, o realizar alguna sugerencia, no dudes en escribir
