GRANADA DE MANO CON ESPOLETA DE PERCUSIÓN CON RETARDO o "CHAMPIÑÓN"



Hemos conseguido datos de la espoleta que lleva esta Granada Universal gracias al excelente trabajo de investigación y reconstrucción llevado a cabo por Belenos y por Toño, a los cuales, desde aquí queremos dar las gracias. El sobrenombre de "Granada Champiñon" es idea de Paulov (ósea, que las criticas del bautizo...al padrino).

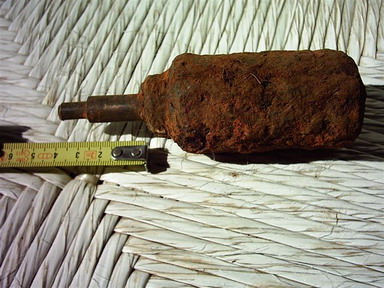

El cuerpo de la granada es ya conocido para todos, se trata de una "Universal" (para ver datos de ella, pulsa sobre el enlace) de seis filas, de uso relativamente frecuente en nuestra Guerra Civil, lo realmente interesante es el tipo de espoleta que lleva.

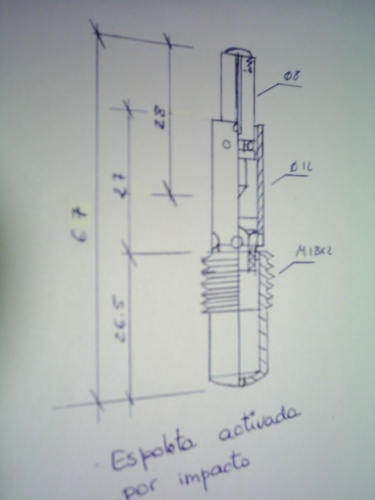

Como se puede observar en los gráficos inferiores el funcionamiento de la espoleta se produce cuando, antes de lanzar la granada, se golpea su parte superior y se percute una cápsula que inicia un retardo pirotécnico. Para facilitar que el golpe sobre el percutor sea de la suficiente intensidad, en su parte superior lleva una especie de "sombrerete" de hierro.

Este tipo de espoleta, muy comunes durante la 1 Guerra Mundial, tiene varios inconvenientes, sobre todo los relativos a la seguridad del lanzador y como ventaja su simplicidad y facilidad de construcción.

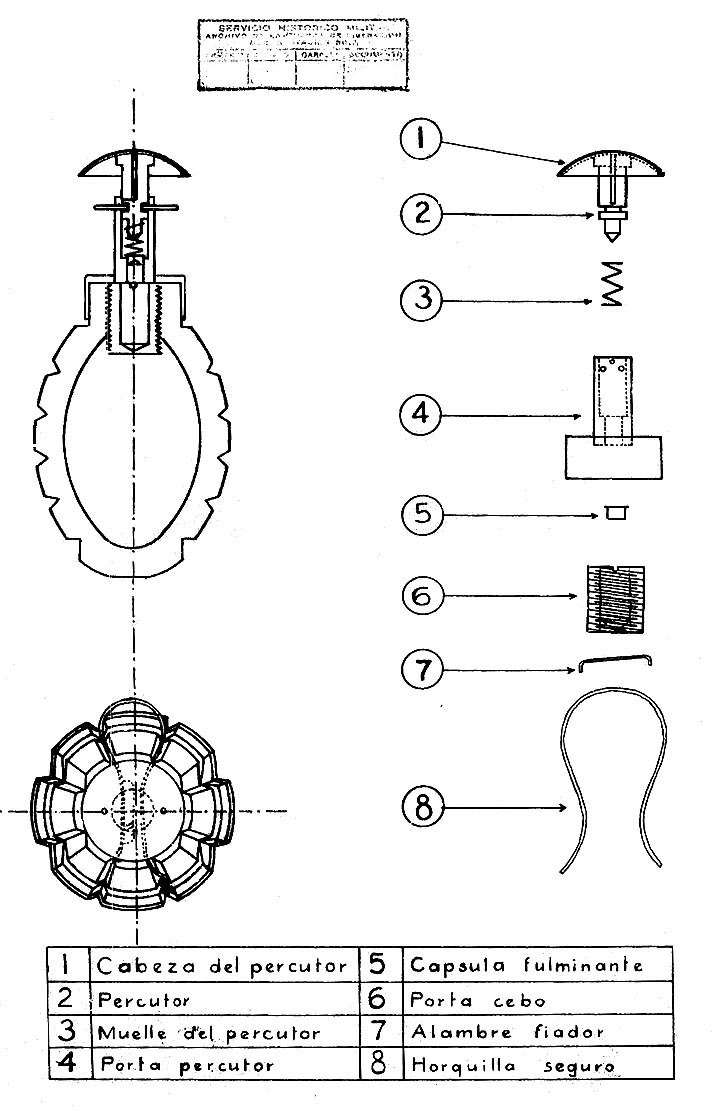

Güendis nos ha remitido este grafico extraído de un archivo con documentos relacionados con la Guerra Civil, donde se muestra la espoleta de esta granada (Para verlo con detalle, pulsa sobre la imagen).

Gracias a este documento podemos comprobar dos cosas. La primera, que efectivamente espoletas de este tipo se usaron en nuestra guerra, y segunda, el excelente trabajo de Toño y Belenos al lograr su reconstrucción, encajando todas las piezas del rompecabezas. Felicidades.

06/10/2011

Belenos comparte con nosotros fotos e información sobre este tipo de espoleta.

Resulta que se han identificado cuatro tipo de granadas que llevan la espoleta "Champiñón".

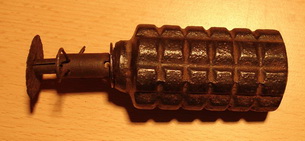

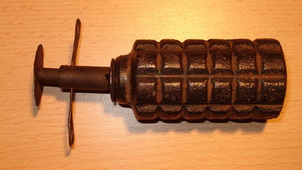

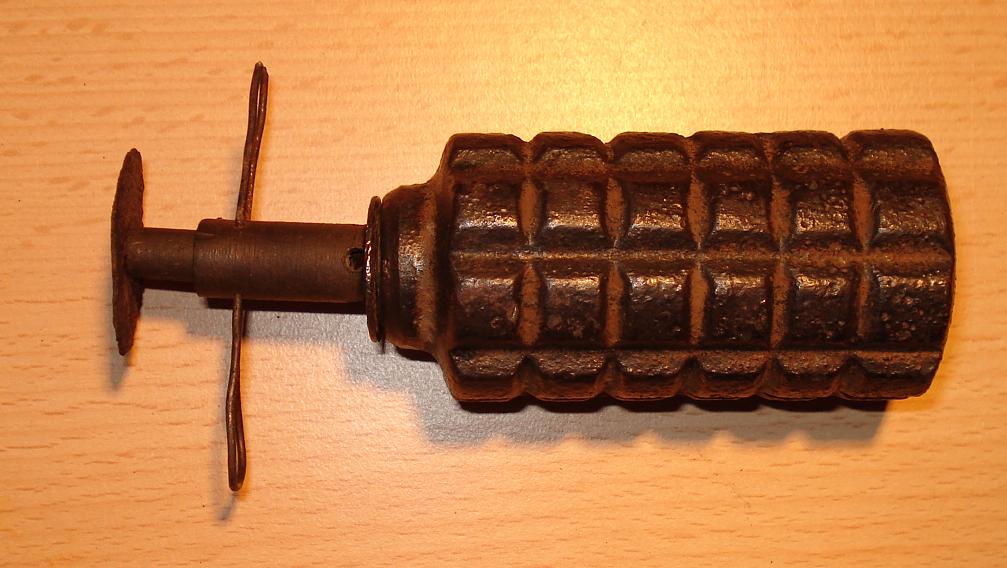

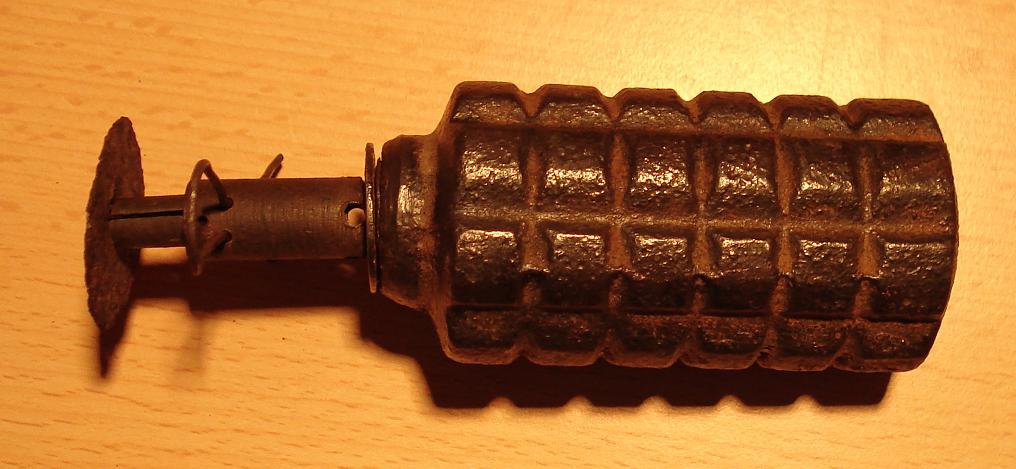

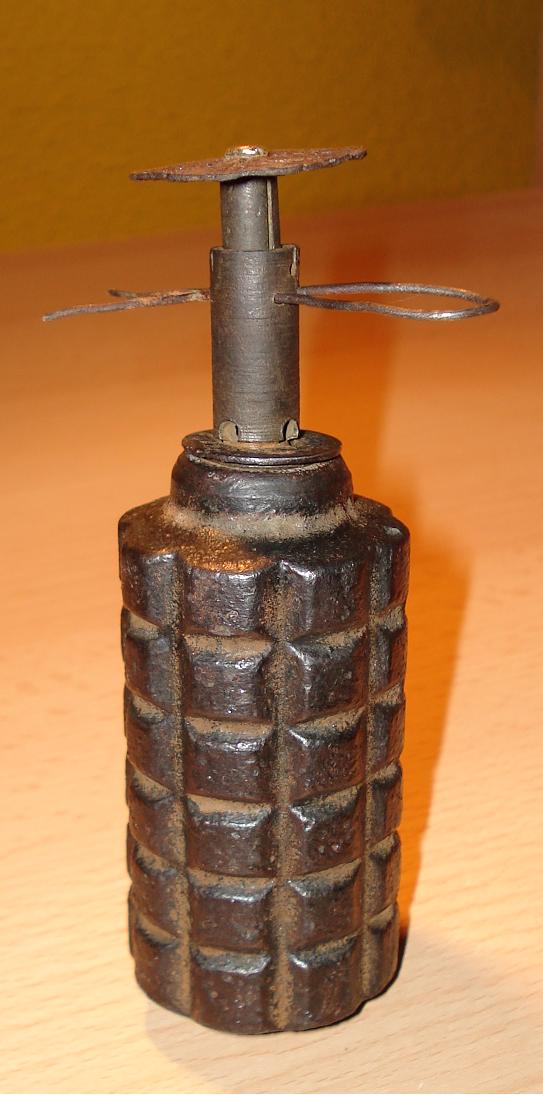

En primer lugar esta la Universal, que fue como podemos ver mas arriba, la primera localizada:



Fotos cortesía de Belenos. Para verlas en detalle, pulsa sobre la imagen.



Posteriormente se situo en el cuerpo de una piña pequeña, que es la que aparece en el croquis colocado mas arriba que aportado por Güendis en su momento.

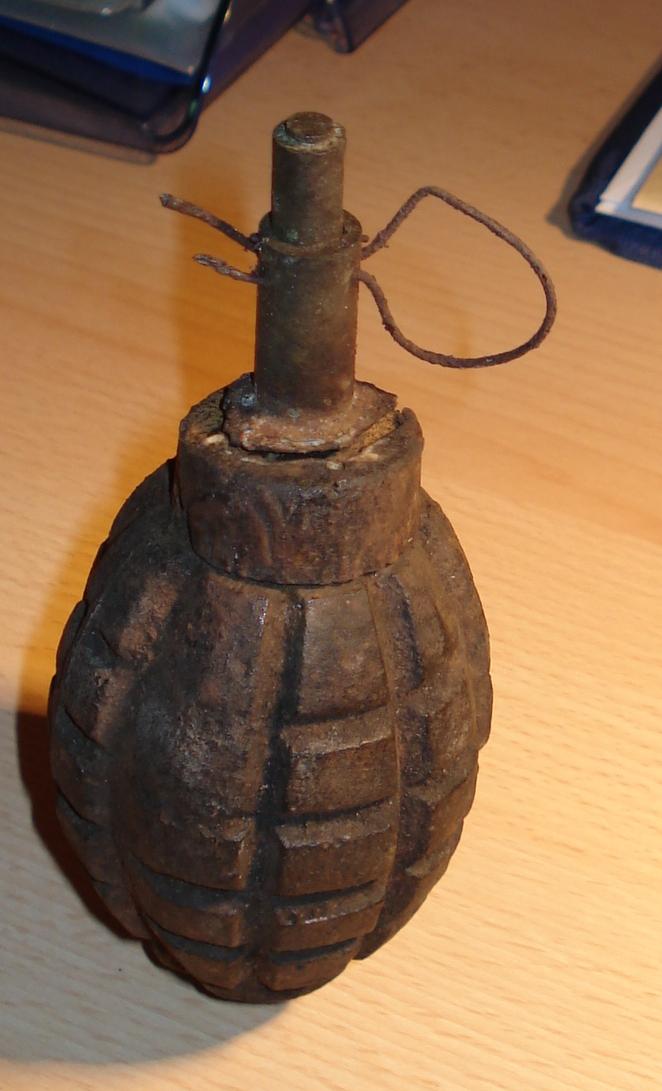

Mas adelante en una piña de 40 tacos



Foto cortesía de Belenos. Para verlas en detalle, pulsa sobre la imagen.

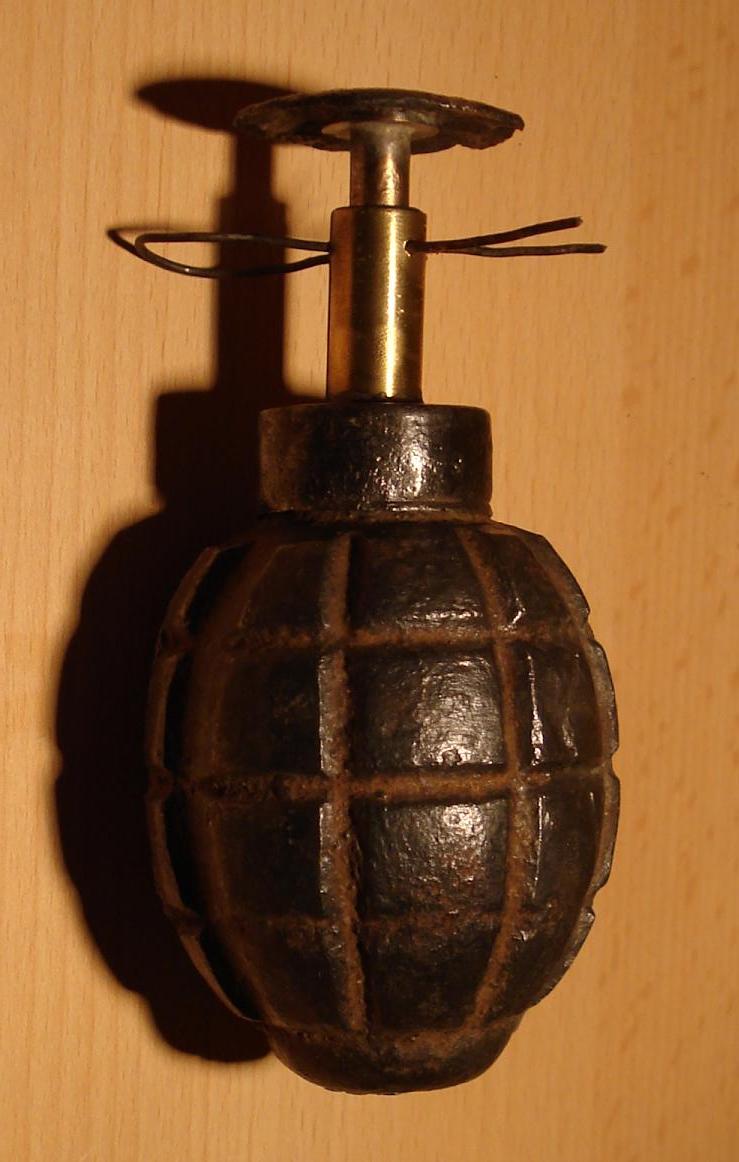

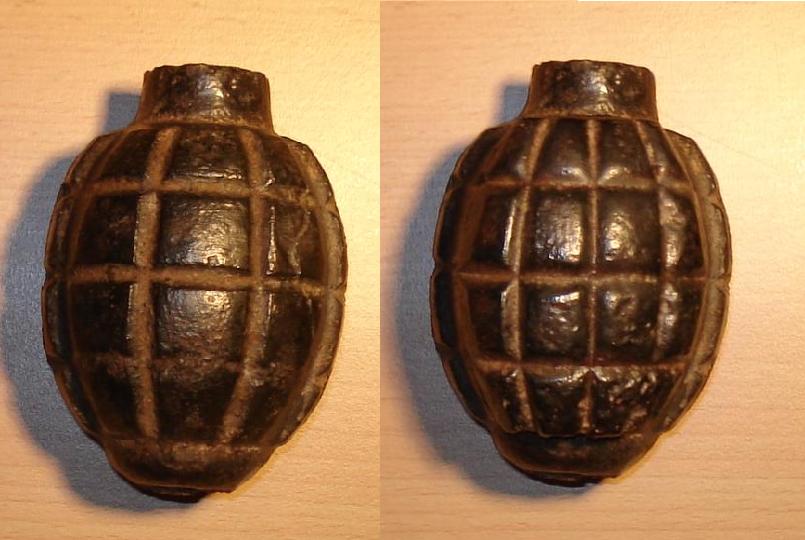

y en una piña gorda de 32 tacos.



Fotos cortesía de Belenos. Para verlas en detalle, pulsa sobre la imagen.



Estos hallazgos nos obligan a modificar el nombre que originalmente le habíamos asignado a esta granada ya que, como hemos visto, no sólo aparecen granadas universales con esta espoleta.

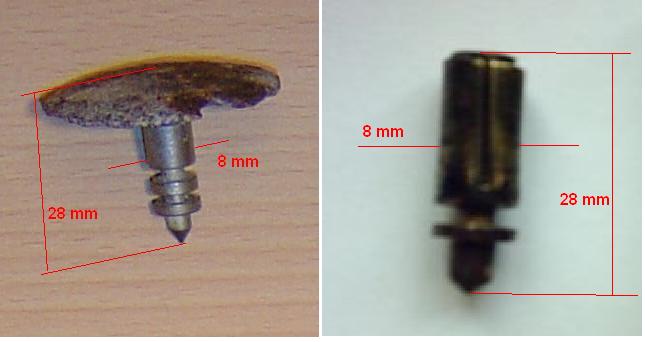

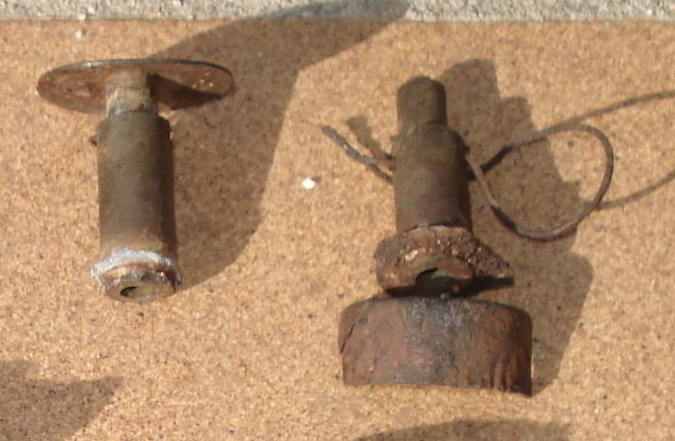

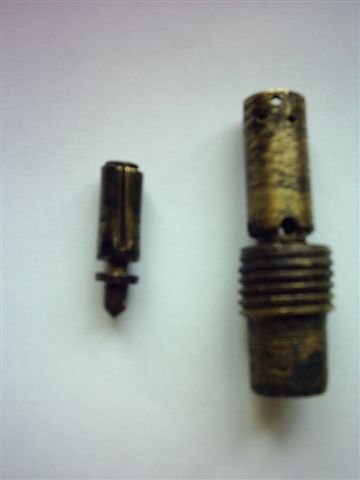

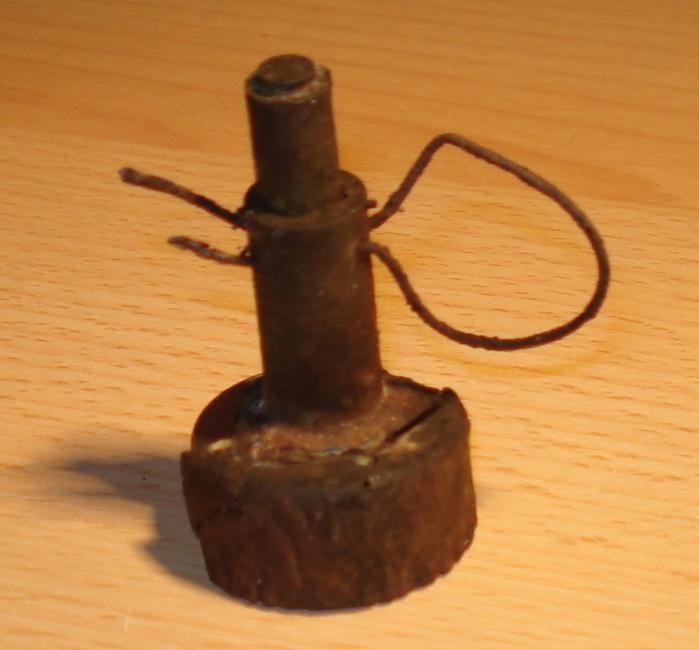

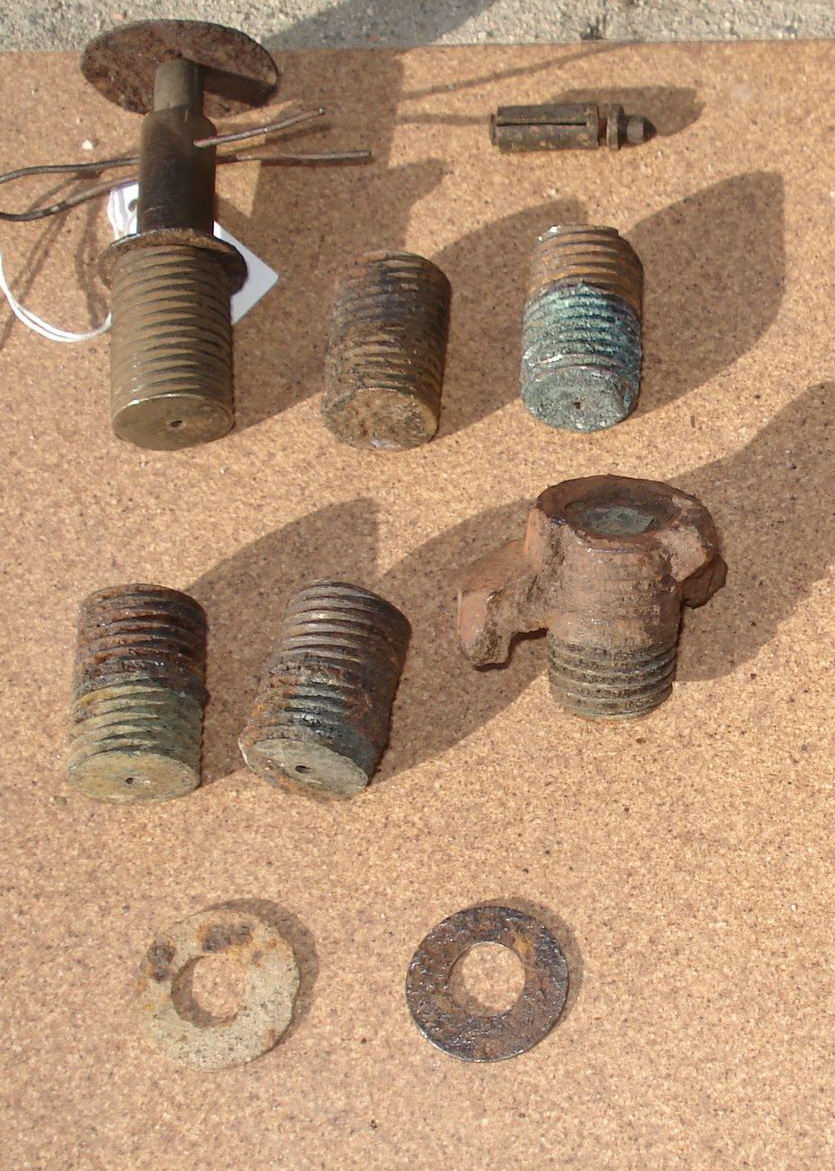

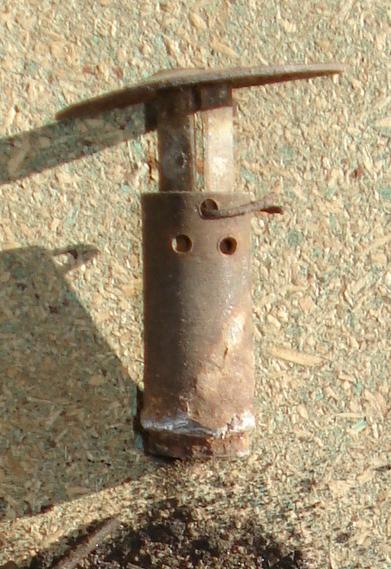

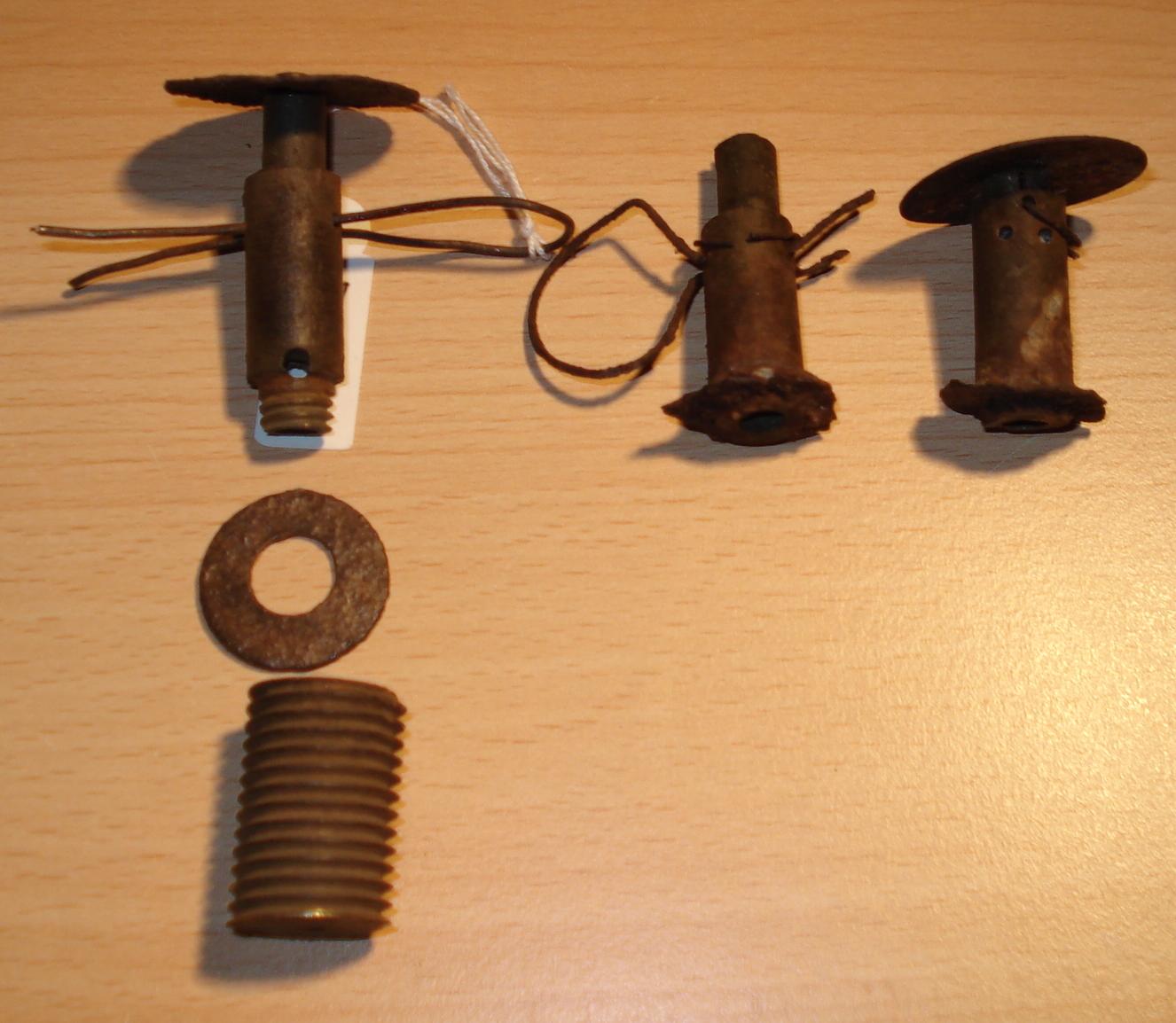

Por otro lado, también Belenos nos envía fotos de detalle de la espoleta. De la misma manera que las anteriores, para verlas en detalle pulsa sobre ellas.







Gracias en nombre de todos.



EL CONTENIDO BORRADO DE ESTE ARTICULO ESTA SIENDO SUPERVISADO POR EL CONSEJO ASESOR DE LA PAGINA ARMAMENTO USADO EN LA GUERRA CIVIL.















Si quieres aportar algo, no dudes en escribir.
