CAÑÓN ITALIANO 75/27

CAÑONES ITALIANOS 75/27 MODELOS KRUPP 1906 Y MODELO 1911

Dos fueron los cañones de origen italiano 75/27 que combatieron en nuestra Guerra Civil. El cañón 75/27 modelo 1906, también conocido como "Krupp-Ansaldo" y el modelo 1911. El primero de ellos combatió en los bandos, formando parte de la ayuda italiana al bando nacional por un lado, y vendido al republicano, al parecer por Yugoslavia y Grecia. Este cañón, tenia el cierre en cuña característico de la casa Krupp y fue el primer cañón reglamentario del Ejercito Italiano de tiro rápido.
Cañón Italiano de 75/27 modelo 1906 Imagen cedida por F.R. Padron Gran Atlas de la Artillería Española
El modelo 75/27 1911 fue fabricado en la casa Terni, bajo licencia de Deport, llevaba cierre de tornillo y tenia una disposición de los recuperadores que hacia de él una pieza técnicamente muy avanzada para su época. Formó parte de la ayuda italiana al bando nacional, aunque también sirvió en el bando republicano al incorporar a su parque artillero las piezas capturadas (varias de ellas capturadas en la Batalla de Guadalajara).

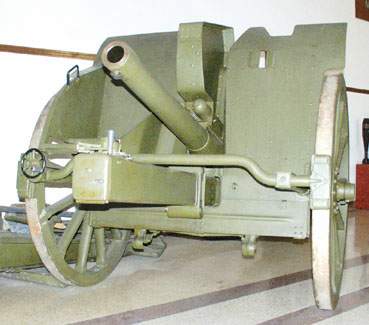

Cañón Italiano de 75/27 modelo 1911 Imagen cedida por F.R. Padron Gran Atlas de la Artillería Española
La siguiente información, sobre el cañón 75/27 modelo 1906 ha sido facilitada por Josep Mª. Cañón : Calibre: m/m 75 Longitud de la parte rayada: 1744.5 Longitud desde el plano anterior del cierre hasta la boca: 2030 Número de las rayas: 28 Sentido de las rayas: de derecha aizquierda Peso del cañón sin cierre: Kgs 318 Peso del cierre: 27 Cureña: Anchura entre ruedas: m/m 1520 Sector de tiro , desde - 10º hasta 16º sector de direción: 7º Longitud total de la pieza en batería: 4200 Espesor del escudo: 4 Peso de los escudos: Kg 65 Peso de la cureña: 670 Peso de la rueda: 64,5 Peso de la pieza en batería: 1015
MUNICION	PESO (kg)	Nª BALINES	1 CARGA	2 CARGA	3 CARGA	4 CARGA	CARGA MAXIMA
Granada 75	6300		5460	6770	7350	7850	8380
Metralla	6500	236-274	5550	6680	7360	7920	8450
Granada GE Mod 32	6350		6570	7980	8940	9670	10240


MUNICIÓN UTILIZADA: Utilizaba tres tipos distintos de munición. Granadas rompedoras y granadas de metralla.
				GRANADA DE METRALLA: Peso: 6500 gramos, altura con espoleta: 282 milímetros, carga explosiva 55 gramos de pólvora ordinaria. Espoleta: Doble efecto, sesenta divisiones.
Fotografía de un proyectil de 75 mm, con espoleta de doble efecto, 60 divisiones.

				GRANADA ROMPEDORA: Peso: 6500 gramos, altura con espoleta: 276 milímetros, carga explosiva 365 gramos de TNT Espoleta: Modelo 10
				GRANADA ROMPEDORA: Peso: 6500 gramos, altura con espoleta: 348 milímetros, carga explosiva 505 gramos de TNT. Espoleta: I.R.
				GRANADA ROMPEDORA: Peso: ??? gramos, altura con espoleta: 335 milímetros, carga explosiva 400 gramos de TNT. Espoleta: I.R.


VAINA UTILIZADA:
				Altura: 185 mm Peso: 844 gramos Diámetro máximo: 81,8 mm Diámetro mínimo: 77,1 mm Diámetro pestaña: 90,2 mm Estopin: Modelo 1929

ESPOLETAS:


				DE DOBLE EFECTO DE 50" De latón, y su funcionamiento es similar al modelo 11 de 22", con la sola diferencia que su graduación llega a 50" y en su parte inferior lleva un multiplicador para usarla en granadas rompedoras. Se utiliza en granadas rompedoras de 70, 75 y 105 mm cuya capacidad lo permita.
				DE DOBLE EFECTO DE 59" De latón, con cuatro anillos, dos de ellos fijos, el primero y el tercero: éste, además, contiene marcadas las graduaciones. Se utiliza en granadas de metralla de 70, 75 y 105 mm.
				DE DOBLE EFECTO DE 58 divisiones De aluminio, con dos anillos reguladores. El segundo lleva marcado desde el 0 al 58. Se utiliza en granadas de metralla de 75/27 italianas

				ESPOLETA MODELO 10 Es una espoleta de origen italiano de latón. El cuerpo de la espoleta va roscado para atornillarlo en la ojiva del proyectil. En la parte inferior lleva un pequeño cebo, y en su parte interior la aguja percutora sujeta por un muelle. En la parte superior se rosca al porta-cápsula, con rosca inversa. Se emplea en las granadas rompedoras de 65, 70, 75, 100 y 105 milímetros.
				ESPOLETA I.R. Es de latón. En la parte inferior del cuerpo de la espoleta lleva un selector para elegir su funcionamiento, I para instantáneo y R para retardo Se emplea en las granadas rompedoras de 75, y 105 milímetros.
